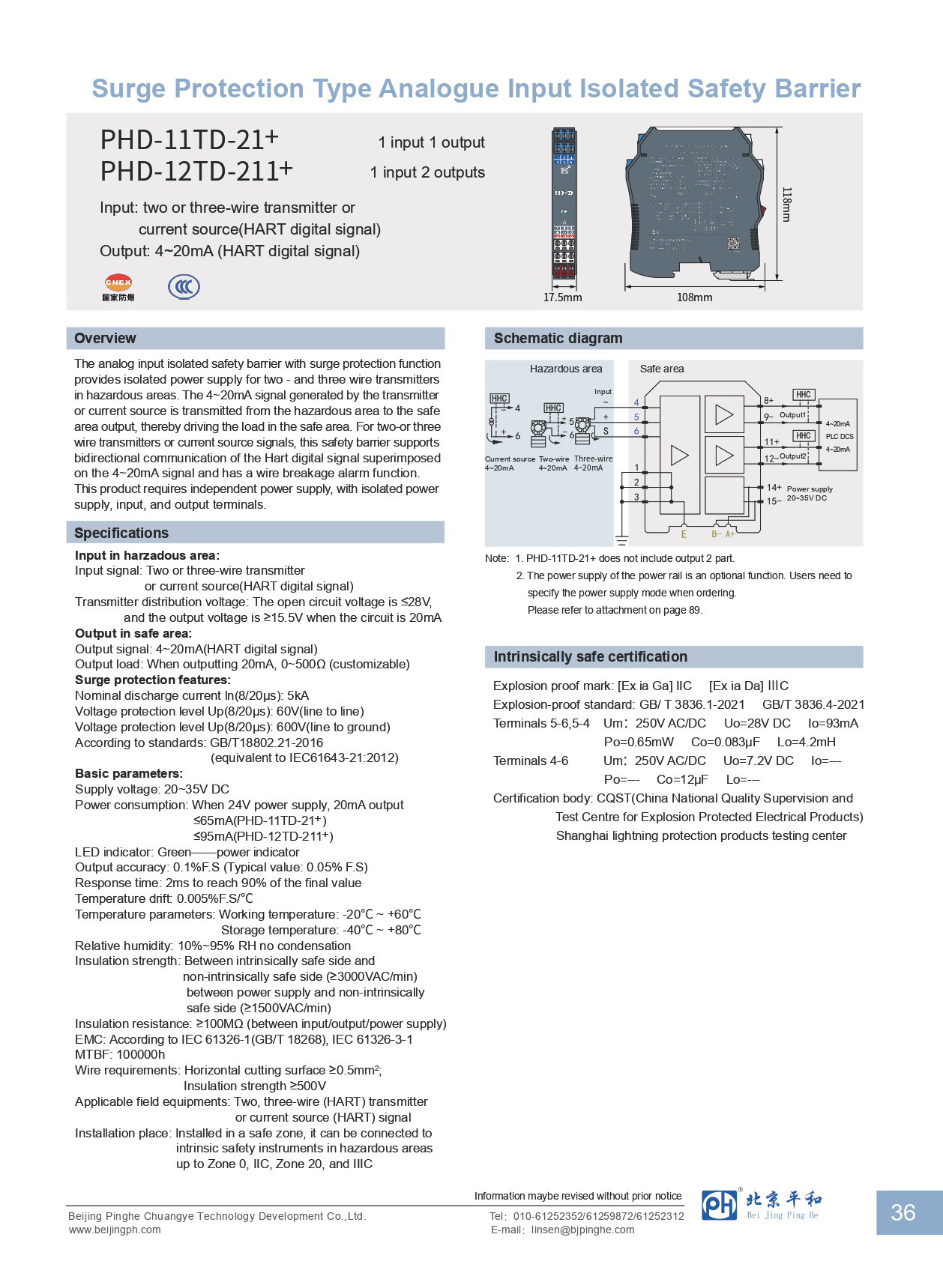

PHD-12TD-211
Ülevaade
| Sisend ohtlikus piirkonnas | |
| Sisendsignaal | Kahe- või kolmejuhtmeline saatja või vooluallikas (HART digitaalsignaal) |
| Saatja jaotuspinge | Avatud vooluringi pinge on ≤28V ja väljundpinge on ≥15,5V, kui vooluring on 20mA. |
| Väljund ohutus piirkonnas | |
| Väljundsignaal | 4~20 mA (HART digitaalsignaal) |
| Väljundkoormus | 20 mA väljundvoolu korral 0–500 Ω (kohandatav) |
| Ülepingekaitse omadused: |
|
| Nimivoolu tühjendusvool ln(8/20μs) | 5kA |
| Pingekaitse tase üles (8/20 μs): | 60 V (liinist liinini) |
| Pingekaitse tase üles (8/20 μs): | 600 V (maandusest) |
| Standardite kohaselt | GB/T18802.21-2016 (vastab standardile 1EC61643-21:2012) |
| Põhiparameetrid | |
| Toitepinge | 20–35 V alalisvool |
| Energiatarve | 24 V toiteallika korral on väljund 20 mA |
| LED-indikaator | Roheline: toiteindikaator |
| Reaktsiooniaeg | 2 ms, et saavutada 90% lõppväärtusest |
| Temperatuuri triiv | 0,005% täismass/℃ |
| Temperatuuri parameetrid | Töötemperatuur: -20 ℃ ~ +60 ℃, |
| Suhteline õhuniiskus | 10%~95% suhteline õhuniiskus, kondenseerumist ei toimu |
| Isolatsiooni tugevus | Sädemekindla ja mitte-sädemekindla poole vahel (≥3000 VAC/min); toiteallika ja mitte-sädemekindla poole vahel (≥1500 VAC/min) |
| Isolatsioonitakistus | ≥100MΩ (sisendi/väljundi/toiteallika vahel) |
| Elektromagnetiline ühilduvus | Vastavalt standardile IEC 61326-1 (GB/T 18268), IEC 61326-3-1 |
| Keskmine keskmine vahemik | 100 000 tundi |
| Juhtme nõuded | Horisontaalne lõikepind ≥ 0,5 mm2; Isolatsioonitugevus ≥ 500 W |
| Kohaldatavad väliseadmed | Kahe- või kolmejuhtmelise (HART) saatja või vooluallika (HART) signaal |
| Paigalduskoht | Ohutu tsooni paigaldatuna saab seda ühendada ohtlikes piirkondades asuvate sisemise ohutusega instrumentidega kuni tsoonideni 0, IIC, 20 ja IIIC. |
| Sädemeohutu sertifitseerimine | |
| Plahvatuskindel märk | [Ex ia Ga]lIC [Ex ia Da]lllC |
| Plahvatuskindel standard | GB/T3836.1-2021 GB/T3836.4-2021 |
| Terminalid 5-6、5-4 | Um: 250 V vahelduv-/alalisvoolu, Uo = 28 V alalisvoolu, lo = 93 mA, Po = 0,65 W, Co = 0,083 μF, Lo = 4,2 mH. |
| Terminal 4-6 | Um: 250 V vahelduv-/alalisvoolu Uo=7,2 V alalisvoolu lo=--- Po=-Co=12 μF Lo=-- |
| Sertifitseerimisasutus | CQST (Hiina riiklik plahvatuskindlate elektriseadmete kvaliteedikontrolli ja katsekeskus) |
